Lugar de origem:
China
Marca:
Hengyang
Certificação:
ISO9001
Número do modelo:
HC-109

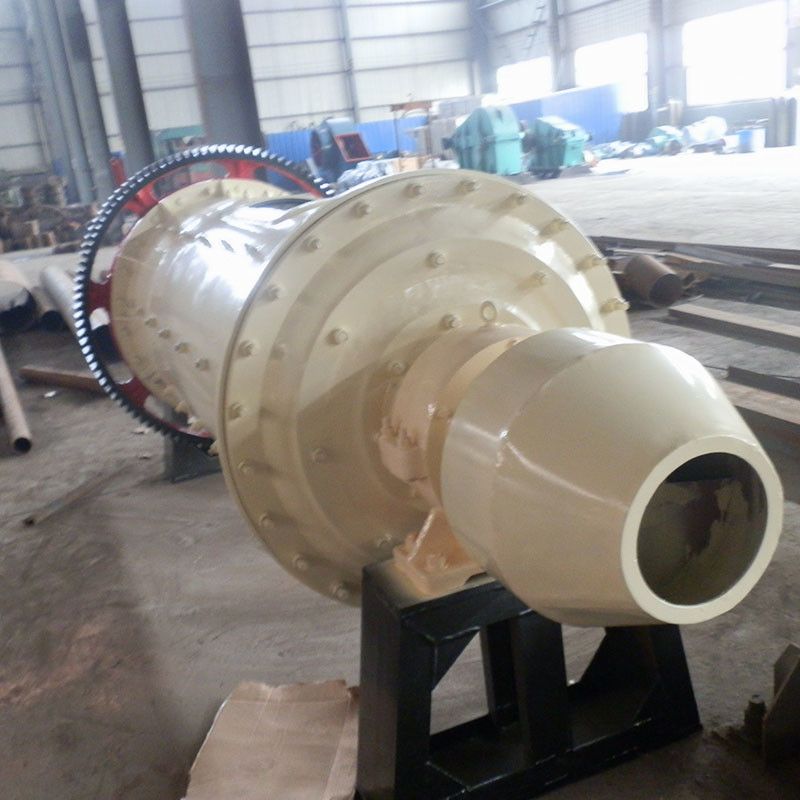

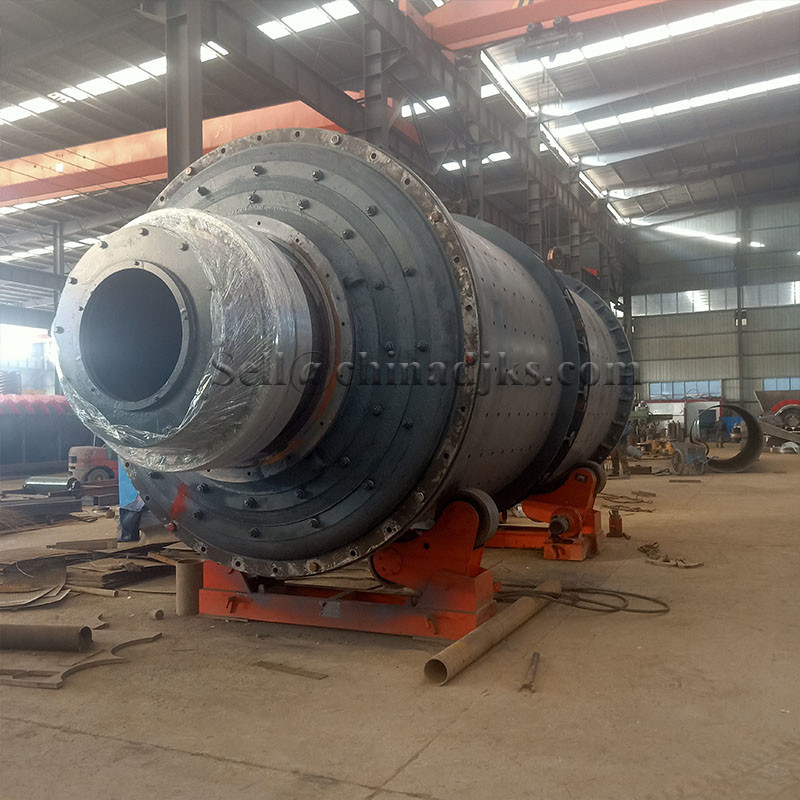

Moinho de bola de moedura do grupo do moinho de bola
O moinho de bola é projetado moer materiais girando o escudo cilíndrico com o meio de moedura (por exemplo bolas de aço, cylpeb, e seixos) posto no escudo, e tem uma estrutura simples e uma facilidade da manipulação. Além disso, o moinho de bola de uma grande capacidade esteve disponível a uma escala de aplicações muito extensiva no processamento seco e molhado. BallMill.pdf
Classificações do moinho de bola:
Tipo do excesso
O tipo do excesso de moinho de bola é projetado transbordar e descarregar materiais do eixo no lado de tomada. Combinando o com um classificador mecânico ou molhado-processando o ciclone, você pode usar extensivamente este tipo para moer no circuito fechado ou para aplicações especiais tais como a re-moedura no circuito aberto. Geralmente, é serido melhor aos materiais da fino-moagem até as dimensão das partículas que variam de 150 à malha 200.
tipo da Grelha-descarga
O tipo da grelha-descarga de moinho de bola tem uma grelha na tomada do escudo e causa a moedura menos excessiva, comparada ao tipo do excesso. Consequentemente, geralmente, é serido melhor para moer materiais até as dimensão das partículas que variam de 60 à malha 100.
Tipo do compartimento
O tipo do compartimento de moinho de bola tem um escudo mais longo, para dentro de que comparted em 2 a 3 câmaras com grelhas e é serido melhor para produzir os produtos que moem das partículas grosseiras de uns 25 milímetros às partículas finas de alguma malha 200.
Ultra moinho de bola do Fino-pó
Similar com o moinho de bola horizontal, produção contínua, mas câmara de moedura e tempo de moedura é mais longo.

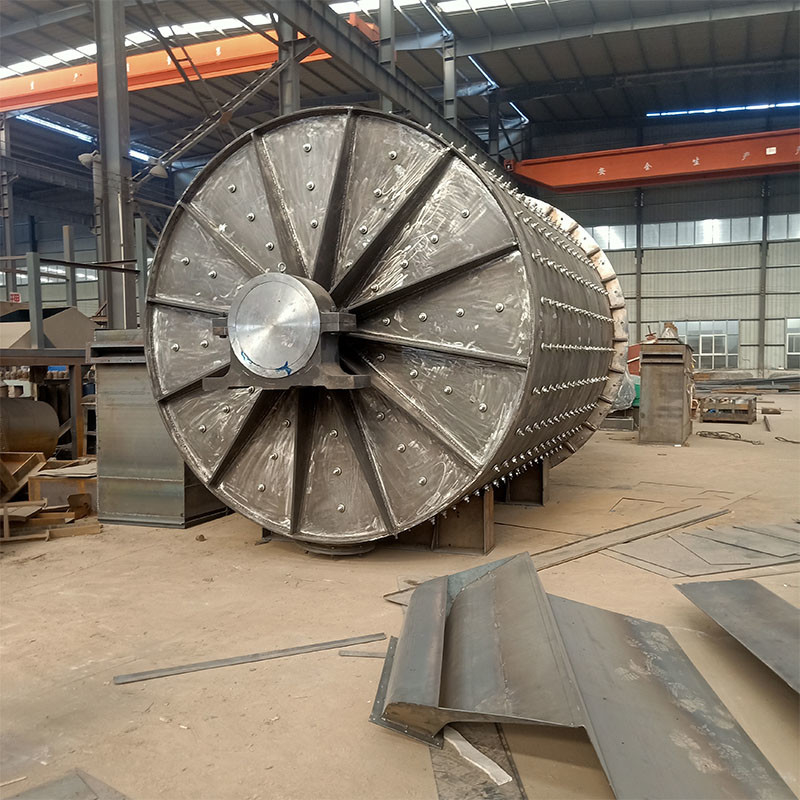

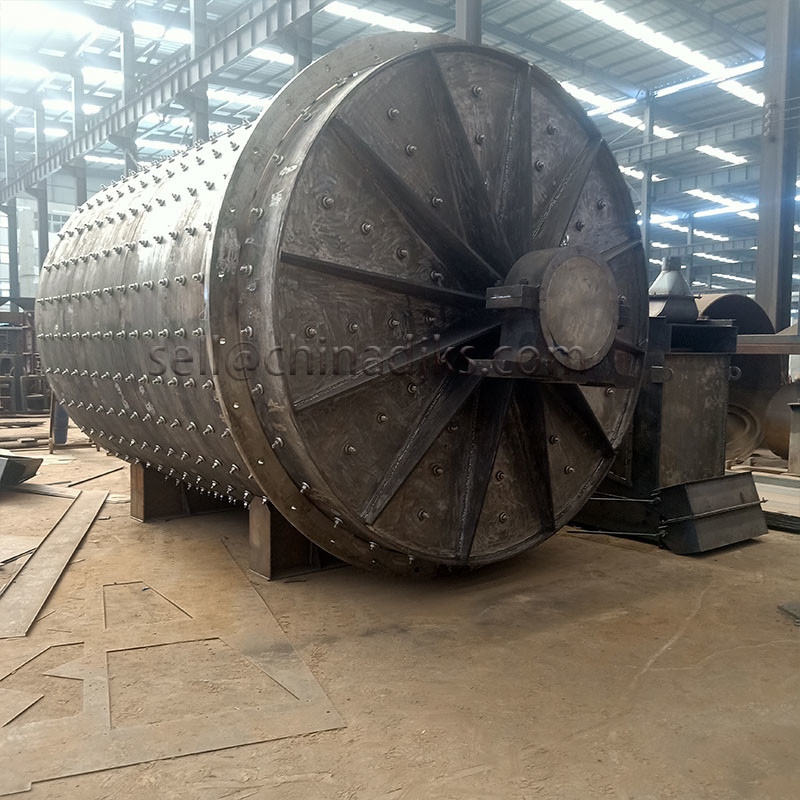

Moinho de bola do grupo
Moinho de bola do grupo principalmente para a matéria prima de moedura no eixo ultra fino do pó mas da produção pelo eixo.
Aplicação do moinho de bola:
Setor mineiro: Usado para moer vários tipos dos minérios.
Indústria cerâmica: Usado para terminar e moer vários tipos das matérias primas e do cimento.
Indústria da fundição: Usado para moer vários tipos da escória.
Produção de eletricidade: Usado para moer o carvão para o uso da combustão.
Indústria química: Usado para moer o casco, a ilmenite, e a outro.
Indústria alimentar: usado para moer materiais aditivos.
Detalhes técnicos de moinho de bola:
Transbordam tipo do tipo, do tipo da Grelha-descarga e do compartimento
| Tamanho | Dentro do diâmetro. Comprimento do escudo (milímetro) |
Uma quantidade de carregamento da bola (toneladas) |
Revolução do moinho (min-1) |
Consumo de potência (quilowatt) |
Saída do motor (quilowatt) |
Capacidade (t/h) | |
| B | |||||||
| 1212 1515 |
1200×1200 1500×1500 |
2,05 4,15 |
32,0 29,0 |
16,5 35,8 |
18,5 37 |
1,5 3,5 |
1,3 3,1 |
| 1818 2121 |
1800×1800 2100×2100 |
7,4 11,7 |
25,3 23,0 |
65,3 106 |
75 110 |
6,6 11,0 |
5,8 9,6 |
| 2424 2430 |
2400×2400 2400×3000 |
17,6 22,0 |
21,4 21,4 |
167 209 |
190 220 |
18,0 22,4 |
15,8 19,6 |
| 2727 2733 |
2700×2700 2700×3300 |
25,4 31,0 |
20,1 20,1 |
250 306 |
260 340 |
27,5 33,7 |
24,1 29,6 |
| 3030 3036 |
3000×3000 3000×3600 |
35,0 42,0 |
18,8 18,8 |
350 420 |
375 450 |
39,5 47,3 |
34,6 41,5 |
| 3236 3242 |
3200×3600 3200×4200 |
48,0 56,0 |
18,0 18,0 |
484 565 |
510 600 |
55,5 65,0 |
48,7 57,0 |
| 3442 3648 |
3400×4200 3600×4800 |
63,5 81,5 |
17,5 16,6 |
655 845 |
700 900 |
75,5 99,0 |
66,0 86,0 |
| 3848 4051 |
3800×4800 4000×5100 |
91,5 108,0 |
16,2 15,8 |
960 1160 |
1000 1200 |
113,0 139,0 |
99,0 122,0 |
Ultra moinho de bola do Fino-pó (moinho do cimento)
| Especificações | T/h da capacidade | Formulário do moinho | formulário da transmissão | Poder (quilowatts) | Tipo da redução | Peso (t) |
| Φ2.2X8.0 | 10-12 | Fluxo | Borda | 380 | ZD70 | 65 |
| Φ2.2X9.5 | 14-16 | Fluxo | Borda | 475 | ZD70 | 70 |
| Φ2.4X10.0 | 16-19 | Fluxo | Borda | 630 | JR75 | 94,5 |
| Φ2.4X11.0 | 19-21 | Fluxo | Borda | 630 | RZD80 | 99,2 |
| Φ2.4X13.0 | 21-23 | Fluxo | Borda | 800 | MBY710 | 115,2 |
| Φ2.6X13.0 | 28-32 | Fluxo | Borda | 1000 | MBY800 | 148 |
| Φ2.6X13.0 | 28-32 | Fluxo | centro | 1000 | MFY100 | 101,73 |
| Φ3.0X12.0 | 32-35 | Fluxo | Borda | 1250 | MBY900 | 168,6 |
| Φ3.0X13.0 | 34-37 | Fluxo | Borda | 1400 | MBY900 | 172,26 |
| Φ3.2X13.0 | 45-50 | Fluxo | Borda | 1600 | MBY1000 | 196,26 |
| Φ3.8X13.0 | 60-62 | Fluxo | centro | 2500 | MFY250 | 204 |
| Φ4.2X13.0 | 85-87 | Fluxo | centro | 3530 | JQS3550 | 254 |
Ultra moinho de bola do Fino-pó (indústria Super-fina do pó)
| Modelo |
Ø2.4*16m moinho de bola Untra-fino |
Ø2.6*16m moinho de bola Untra-fino |
Ø3.2*16m moinho de bola Untra-fino |
| Capacidade | 25t/h | 35t/h | 55t/h |
| Velocidade giratória | 21.3r/min | 19.46r/min | 17.83r/min |
| Tamanho de alimentação | menos eles 1mm | menos eles 1mm | menos eles 1mm |
| Volume | 64m3 | 76m3 | 115m3 |
| Carga de moedura dos meios | 105t | 120t | 190t |
| Modelo da movimentação | Borda-transmissão | Borda-transmissão | Borda-transmissão |
| Poder do motor | YR1250-8-1430/1250 | YR1400-8-1430/1400 | YR2240-8-1730/2240 |
| Caixa de engrenagens | JDX900 | MYB1000 | MYB1100 |
| Peso | 120T | 205T | 330T |
