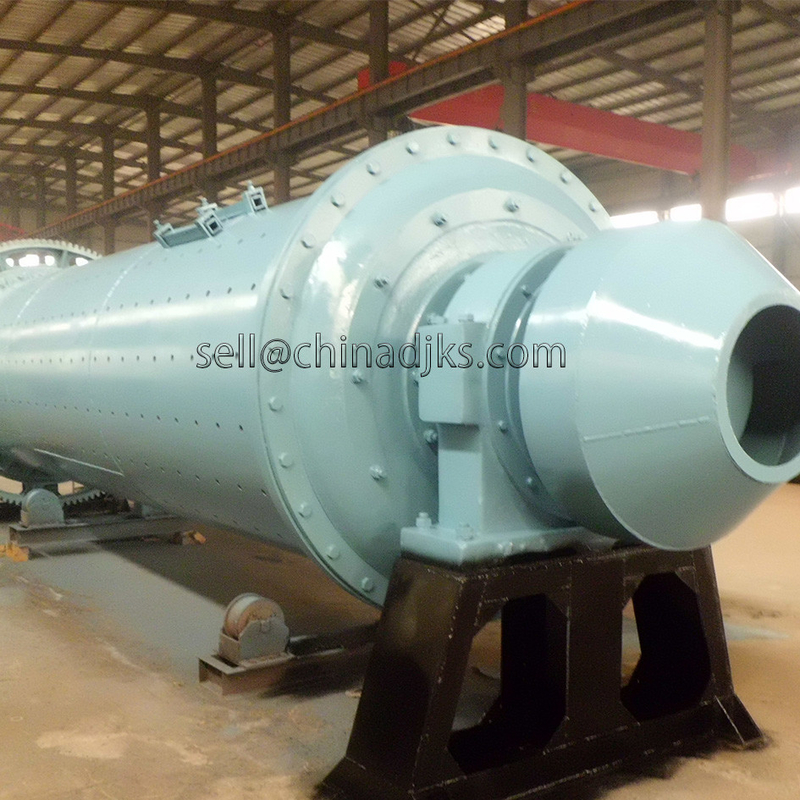

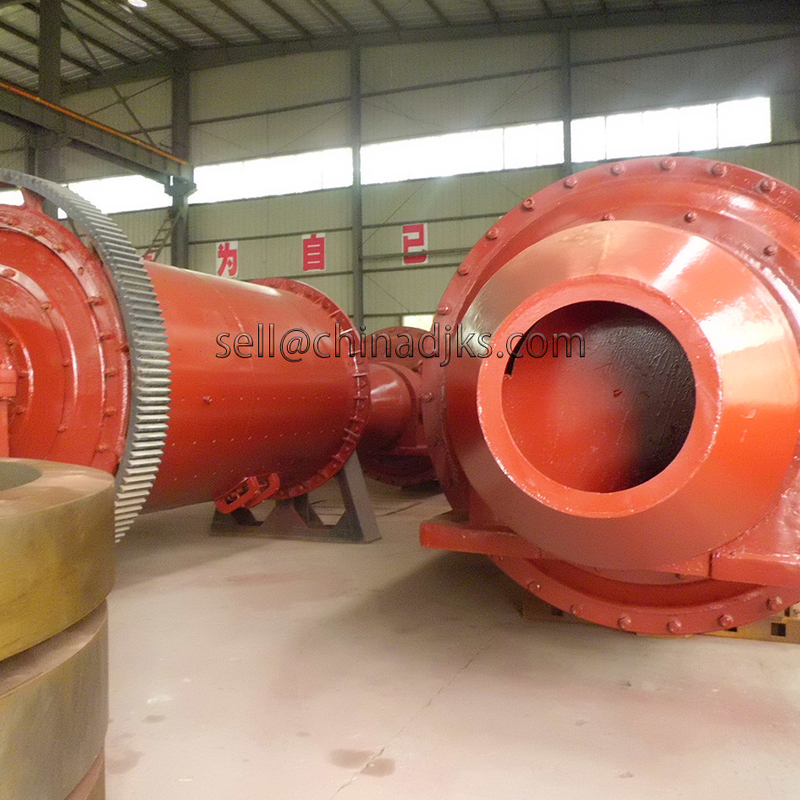

Descarga do moinho de bola da grelha de um lado ao outro

O moinho de bola da grelha (moinho de bola da descarga da grelha) é uma máquina de trituração da bola usada para moer vários minérios e outros materiais. O tipo moinho da grelha de bola é um equipamento tradicional da trituração de bola para descarga forçada do minério pela grelha da descarga do minério.

Seus estrutura básica e processo de moedura são basicamente a mesma que o tipo moinho do excesso de bola, mas a estrutura da peça da descarga do minério é diferente. A extremidade da descarga do moinho de bola da descarga da grelha é equipada com um forro da grelha, e o material é descarregado através do forro da grelha.

A característica de seu método da descarga é descarga forçada, assim que a capacidade de produção é mais alta. O tipo moinho da descarga da grelha de bola tem uma capacidade de processamento mais alta, mas o tamanho do produto é relativamente grosseiro (0.2-0.3mm), apropriado para a primeira fase de operações de moedura.

A bola de aço de moedura dentro do tambor do moinho de bola da grelha é enchida de acordo com tamanhos e proporções diferentes. Quando a bola de moedura é levantada a alguma altura durante a operação do moinho, a diferença da gota com a superfície da polpa é maior. Consequentemente, o impacto da bola de aço no material é forte, o efeito de esmagamento do material é grande, o efeito de moedura é melhor.
O moinho de bola da grelha é composto principalmente da peça do tambor, parte de alimentação, descarregando a parte, o rolamento, o sistema de transmissão e o sistema de lubrificação.

Depois que o tipo moinho da grelha de bola começa, o material está alimentado no tambor através da extremidade da alimentação, e o tambor gerencie então em torno da linha central horizontal de acordo com alguma velocidade. Ao mesmo tempo, sob a ação da força centrífuga e da força de fricção, o material é trazido a um lugar mais alto, e então a livre-queda e o movimento de jogo são realizados. Finalmente, o material é esmagado sob a ação combinada do meio de moedura e do cilindro.

O produto à terra é descarregado através da divisória de descarregamento. A extremidade de descarregamento do moinho de bola da grelha é fornecida com um forro da grelha, em que há muitos furos pequenos para se descarregar. Depois que a operação de moedura é terminada, a polpa do minério está levantada a um de mais alto nível do que a abertura da descarga do minério através do forro da grelha e da câmara em forma de leque que conduzem à abertura da descarga do minério, de modo que a polpa do minério seja descarregada do moinho de bola da grelha.

Detalhes técnicos de moinho de bola da grelha
