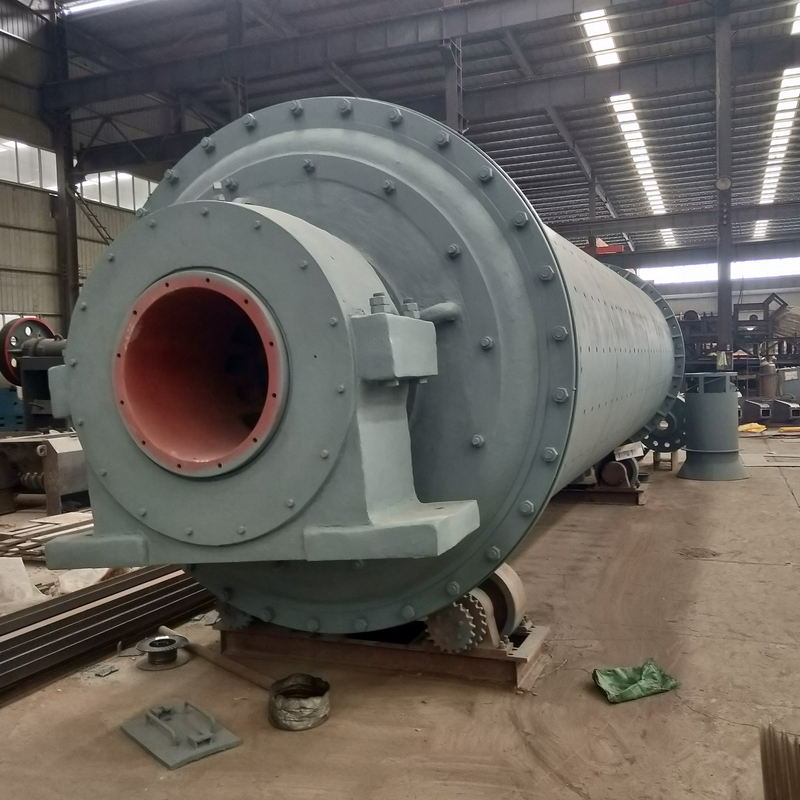

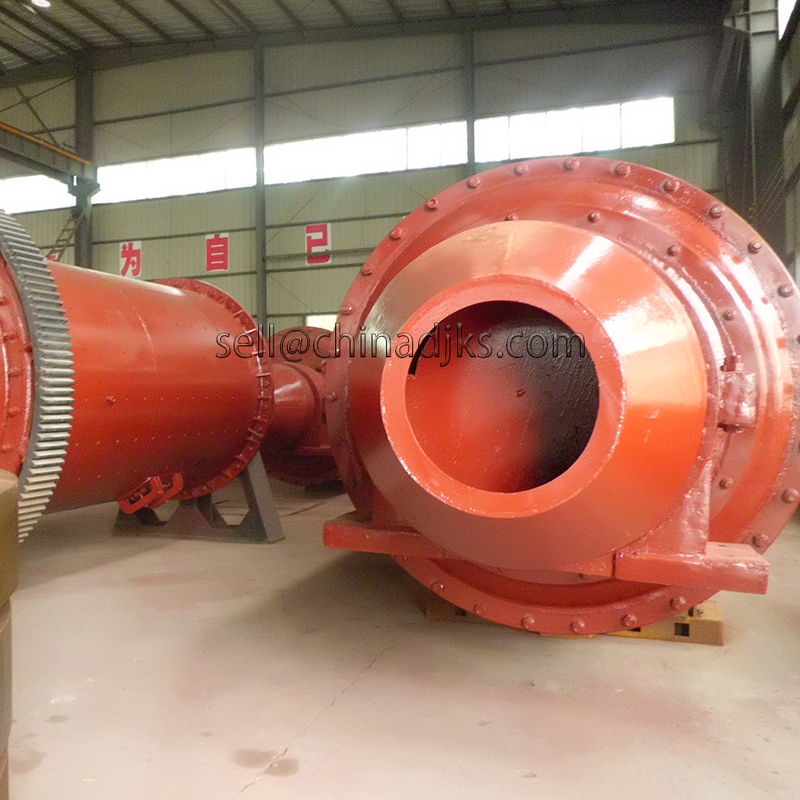

Moinho de bola 3t/H de moedura personalizado com planta Micronizing

Introdução

Ficar ajustou acima com hora e tecnologia por mais de 20 anos; nós em hengyang aspiramos dar a nossos clientes a melhor solução, melhores produtos e serviço. Nós esforçamo-nos duro contribuir substancialmente às áreas de prioridade globais da conservação e da proteção ambiental de energia. Para a energia de salvamento e a realização de produtos de boa qualidade, nós desenvolvemos um MOINHO de BOLA com unidade do classificador.

A unidade inteira consiste em equipamentos como; Triturador de maxila, moinho de martelo, elevador, funil de armazenamento, alimentador de parafuso, moinho de bola, classificador. Coletor de poeira de RPJ, fechamentos de ar e ventilador.

OPERAÇÃO

A unidade acima é usada moendo da dolomite e da calcite. O triturador de maxila esmaga a pedra ao tamanho até 12 milímetros que é levantado pelo elevador e descarregado no moinho de martelo. O moinho de martelo reduz o produto to-3mmand lá é no funil de armazenamento. Do funil um alimentador de parafuso é fornecido com uma movimentação variável da frequência para controlar a alimentação do material esmagado ao moinho de bola. O moinho de bola está tendo um forro do aço de manganês e uma que-moagem de moedura de aço dos meios o material no pó fino. Este pó é descarregado com a periferia do moinho de bola.

O moinho de bola move-se com rolamento de rolo esférico apropriado com bloco de Plummer e uma engrenagem das circunferências que seja conduzida pela caixa de engrenagens helicoidal através do acoplamento fluido e do motor elétrico.

Um ventilador é fornecido no sistema que suga o pó descarregado do moinho de bola e vai pulverizar o classificador que que classifica as partículas finas isto é (20 mícrons ou 15 mícrons 10 mícrons) e o material grosseiro é retornado ao moinho de bola para re-moer. Após a classificação, o material vai ao coletor de poeira de RPJ onde nós recolhemos o produto exigido através do fechamento de ar

ESPECIFICAÇÕES TÉCNICAS

Exigência de poder:

Os detalhes de exigência de poder e de outros seres aliados do equipamento um a parte integrante do moinho de bola são fornecidos como abaixo:

Triturador de maxila 10 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Elevador de cubeta 03 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Moinho de martelo 25 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Elevador de cubeta 03 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Alimentador de parafuso 02 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Moinho de bola 150 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Classificador 25 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Ventilador 60 HP/1440 RPM/TEFC/Sq. Motor da gaiola

Fechamentos de ar (3 não) 02 HP/1440 RPM/TEFC/Sq. Motor da gaiola

PRODUÇÃO

CALCITE/DOLOMITE D97 – 20 mícrons – 1000 quilogramas. /Hora

D97 – 15 mícrons – 850 quilogramas. /Hora

D97 – 10 mícrons – 650 quilogramas. /Hora

(Os dados acima da produção estão na base provisória que pode variar como depende em cima do comportamento da dureza e da moagem-capacidade do material e mesmos não pode ser julgada como figuras firmes)

O ESPAÇO EXIGIU PARA A PLANTA

COMPRIMENTO 15 MEDIDORES

LARGURA 10 MEDIDORES

ALTURA 6,25 MEDIDORES

NOTA: - O espaço da fonte não pode ser exatamente conforme o esboço mostrado no catálogo de que depende em cima
