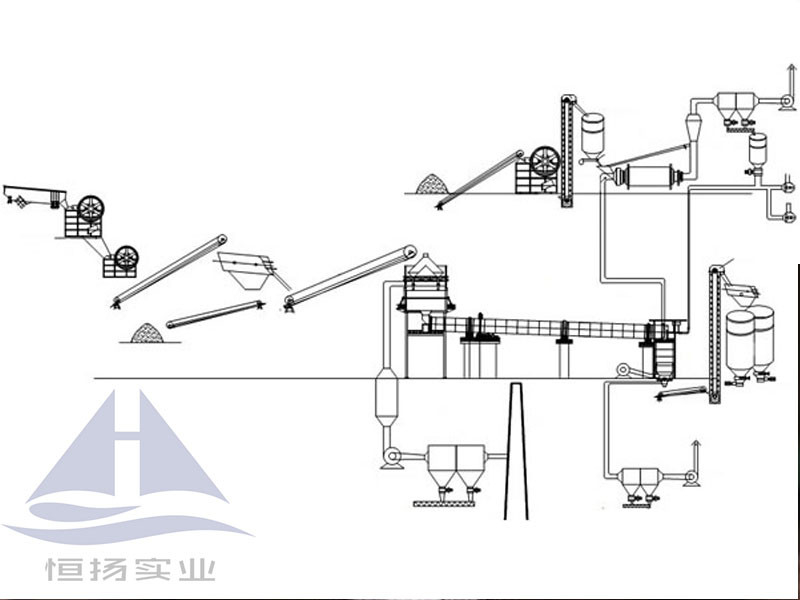

Linha de produção internacional de cal de 5 a 70 t/h

A cal é o produto à alta temperatura da calcinação do calcário.
A produção de cal é muito pequena, mas apenas uma pequena porção é pura o suficiente para a fabricação industrial.
Para ser classificada como calcário, a rocha deve conter pelo menos 50% de carbonato de cálcio.

Processo e Equipamento

1Sistema de transporte de matérias-primas
O calcário e a dolomita, depois de serem triturados na mina, seriam transportados para a fábrica e, por camião, para o poço de material, depois de serem filtrados, e depois transportados para o armazém de matérias-primas.Gráfico de partículas de pedra calcária qualificada 10 ~ 50mm será transportado para o silo superior do pré-aquecedor por equipamento de elevaçãoO tamanho das partículas de alimentação é de 10 ~ 50 mm, a descarga do tamanho final de 5 ~ 40 mm acima de 90%.
2Sistema de calcinação ativa da cal
O sistema de calcinação ativa da cal consiste num pré-aquecedor vertical, um forno rotativo e um refrigerador.
Pré-aquecedor vertical:O pré-aquecedor vertical é composto por um corpo de pré-aquecedor, um depósito, um tubo de alimentação, um dispositivo hidráulico de barra de empurrão, etc.O pré-aquecedor é poligonal e redondo usando um dispositivo de divisão de compartimento .Fazer o calcário gradualmente aquecer para evitar a explosão de aquecimento acentuado no forno produz uma grande quantidade de pó, a taxa de decomposição do calcário é de 30% ~ 40%,a temperatura média dos gases de escape é 230 °C ~ 260 °C, reduzindo assim o consumo de calor.
Forno rotativo:o forno rotativo é composto por cilindro, dispositivo de suporte, dispositivo de transmissão, dispositivo de roda de bloco, cauda do forno e vedação da cabeça do forno e tampa da cabeça do forno.equipado com dois conjuntos de dispositivos de suporte, o rolamento de rolos é o óleo lubrificado rolamentos resfriados a água, e pode alinhar automaticamente com azulejos esféricos.com motor de conversão de frequência a conduzir o corpo do forno, e um forno de accionamento auxiliar. A cabeça e a cauda do forno adotam um dispositivo de vedação tipo mola, que utiliza um forno de accionamento com motor de conversão de frequência e com taxa de decomposição do pré-aquecedor,Para controlar eficazmente a temperatura e o tempo de calcinação, alcançou os requisitos de queima e queima.
Combustível com combustível a carvão e a gás, com quatro canais, com ajuste flexível e conveniente, operação flexível, cada jato de ar pode ser ajustado durante o funcionamento,pode levantar qualquer chama em diferentes condições de forno, fácil controlo da temperatura de calcinação.
Refrigerador Vertical: Refrigerador vertical é composto de corpo de resfriador, tela fixa, dispositivo de resfriamento, máquina de descarga vibratória elétrica, etc. Refrigerador vertical tem muitas área de descarga de resfriamento,A velocidade de descarga de cada área pode ser controlada separadamente de acordo com a temperatura do material- o ar de arrefecimento encontra-se directamente com a cal quente,o efeito de arrefecimento é bom,a temperatura das cinzas é baixa, a temperatura das cinzas superior à temperatura ambiente de 40 °C;Temperatura pode ser pré-aquecida para mais de 600°C, uma parte é usada como segundo ar de combustão no forno rotativo, a outra parte é usada para secar carvão pulverizado..
3Sistema de preparação de carvão em pó
O sistema de preparação de carvão pulverizado é uma parte importante do sistema de forno rotativo de cal ativo.Um é o moinho de carvão varrido pelo vento moinho de tubos de carvão pulverizado sistema de preparação de carvão com coletor de poeira de sacoO sistema tem as vantagens de operação conveniente, ambiente limpo, etc. O seu processo de produção é o seguinte:Depois transportado para o bunker de carvão por correia, através de um alimentador de disco ou de um alimentador de vibração electromagnética que, sob o bunker de carvão, o moinho é um conjunto de moagem, secagem,introdução de ar quente do sistema de fornos rotativos ou de gases de combustão da câmara de combustão auxiliar para secarO gás com carvão, que sai da máquina de moagem de carvão, entra na separação do separador com a força do bombeamento dos gases de escape.Carvão grosseiro pulverizado devolvido ao moinho de moagem novamente através de válvula de descarga automática de cinzasO pó fino foi conduzido para o coletor de poeira de saco com a força de um fluxo de gás, para obter a separação de pó e gás.uma parte dos gases de escape reciclados na moagem de carvãoO carvão pulverizado recolhido pelo colector de poeira é descarregado para o depósito de carvão do forno.,No queimador da frente do forno, através de um soprador de raízes, através do soprador de ar de combustão do queimador, fornece ar para a combustão, utilizado para calcinar calcário.
4Sistema de transporte do produto acabado
A cal acabada é transportada para o elevador de baldes através da máquina de baldes de cadeia por refrigerador, em seguida, para o silo de grãos de peneira superior por elevador,Parte qualificada ¥5mm transportada para o recipiente do produto acabado por meio de um transportador de correiaA válvula de descarga elétrica é fornecida no armazém do produto acabado e no recipiente de pólvora.A principal função do armazém de produtos acabados é a medição de amortecimentoOs produtos acabados devem ser imediatamente enviados para a fábrica de carburo de aço para ser usado em pó de redução.
5Sistema de tratamento de gases de combustão
Gás de combustão de alta temperatura do forno rotativo, após a troca de calor com o calcário no pré-aquecedor, a temperatura caiu para 260 °C abaixo,Refrigerar através de um refrigerador multi-tubo e, em seguida, no colector de poeira de sacos de alta temperatura.Após o coletor de poeira, ventilado a alta temperatura para a atmosfera através da chaminé, a concentração de poeira é inferior a 30 mg/Nm3.
Para atender aos requisitos para o processo de modernização da linha de produção de fornos de pré-descomposição de cal ativa, garantir o funcionamento confiável dos equipamentos de processo, parâmetros de processo estáveis,para garantir a qualidade do produto, poupar energia, melhorar a taxa de funcionamento da linha de produção.operação e controlo descentralizado da linha principal de produção, o sistema de controlo do forno rotativo para melhorar a qualidade do produto e reduzir o consumo.Monitorização, operação.
6Qualidade do produto
CaO ≥ 93, MgO ≤ 4.5, SiO2 ≤ 1, P ≤ 0.01, S ≤ 0,025 perda de ignição ≤ 3, grau ativo ≥ 350 ml ~ 380 ml ≤ 1,5%, queimação, queimação ≤ 1,5%

Máquinas de triturar
Moinho
alimentação
Caminhão
Preaquecedor
Fornos rotativos
Frigorífico rotativo
Hidrator
Moinho de escape e separador
Silos de armazenamento de cal
Sistema de filtragem (filtro de sacos)
Ventilador de sucção
