Lugar de origem:
China
Marca:
Hengyang
Certificação:
ISO9001
Número do modelo:
HC-503
1 Área de aplicação
1- Atualização dos metais ferrosos: martítica, hematítica, siderítica, cromítica, ilmenítica, manganesa, etc.
2. Separação de metais não ferrosos: Wolframita e Quartzo, Pirrotita e Cassiterita, Wolframita e Cassiterita, Limonita Purificante, Scheelita, Wolframita e Granito, etc.
3Recuperação de Terras Raras: Tântalo e Nióbio, Lepidomelano, Monazita, etc.
4- Iluminação de metais não metálicos: quartzo, feldspato e caolino para cerâmica, sillimanita, cassiterita, andalusita, cianita para refratário, e separação de impurezas de hornblende, mica, turmalina, granito,E assim por diante,
2 Características técnicas

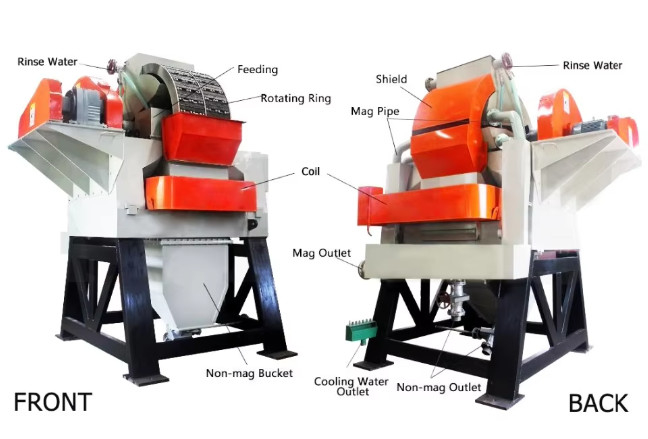

1O separador magnético de alto gradiente de anel vertical de arrefecimento óleo-água tem um sistema de arrefecimento avançado.Adopção do princípio da troca de calor óleo-água, e o calor gerado pela bobina é rapidamente removido pela água de descarga, de modo que o aumento da temperatura da bobina é inferior a 25 °C e o decaimento térmico do campo magnético é mínimo.
2As duas extremidades da bobina são revestidas com escudos de ferro, o que melhora a taxa de utilização da energia magnética e aumenta a intensidade do campo magnético na área de separação em mais de 8%,e o campo magnético de fundo é superior a 1.4 T.
3A carcaça da bobina é totalmente selada, à prova de chuva, à prova de poeira e à resistência à corrosão, garantindo que o equipamento possa trabalhar em uma variedade de ambientes adversos.
4O uso da água de lavagem para arrefecer o óleo do transformador, que elimina a necessidade de água de arrefecimento adicional, economiza energia, protege o ambiente e economiza recursos hídricos.
5. O meio magnético é uma estrutura de bastão com diferentes secções transversais, adotando um mecanismo de retenção de quatro pontos, com grande gradiente de campo magnético,alta resistência ao campo e longa vida útil.
6. Com sistema avançado de diagnóstico de falhas e sistema de controle remoto, realizando controle de operação inteligente de equipamentos.
7O dispositivo pneumático opcional de lavagem e pulsação de água pode ser equipado de acordo com as características de diferentes materiais, com elevada eficiência de lavagem,bom efeito de separação e baixo consumo de água.
3 Dados técnicos
|
Modelo
Parte |
DLS-50 | DLS-75 | DLS-100 | DLS-125 | DLS-150 | DLS-175 | DLS-200 | DLS-250 |
|
Diâmetro do anel (mm) |
500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 |
| Tamanho das partículas mm (-200 malhas) |
- Um.0 (30-100) |
- Um.0 (30-100) |
- Um.3 (30~100) |
- Um.3 (30~100) |
- Um.3 (30~100) |
- Um.3 (30~100) |
- Um.3 (30~100) |
- Um.3 (30~100) |
|
Densidade da lama (%) |
10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 | 10 ~ 40 |
|
Produto de escória (m3/h) |
0.5 a 1.0 | 1.0~2.0 | 12.5 ~ 20 | 20 ~ 50 | 50 a 100 | 75 ~ 150 | 100~200 | 180 ~ 450 |
|
Capacidade de manuseio (t/h) |
0.05 a 0.25 | 0.1~0.5 | 4 ~ 7 | 10 ~ 18 | 20 ~ 30 | 30 ~ 50 | 50 a 80 | 80 ~ 150 |
| Intensidade nominal do campo de fundo (T) | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 | 0 a 1.1 |
| Corrente de energia (A) | 0~1200 | 0~850 | 0~650 | 0~850 | 0~950 | 0~1200 | 0~1200 | 0~1400 |
| Voltagem de energia (V) | 0 a 8.3 | 0~13 | 0 a 26.5 | 0 ~ 23 | 0 ~ 28 | 0~31 | 0 ~ 35 | 0 ~ 45 |
| Potência energética (KW) | 0 ~ 10 | 0 ~ 11 | 0~17 | 0 ~ 19 | 0 ~ 27 | 0 ~ 37 | 0~43 | 0~63 |
| Potência do motor de anel (KW) | 0.37 | 0.55 | 1.5 | 2.2 | 4 | 4 | 5.5 | 11 |
| Potência do motor de vibração (KW) | 0.55 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 |
| Pressão de abastecimento de água (MPa) | 0.1~0.2 | 0.1~0.2 | 0.2~0.4 | 0.15 a 0.3 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 |
| Consumo de água (m3/h) | 0.75 a 1.5 | 5 ~ 8 | 10 ~ 20 | 30 ~ 45 | 60 ~ 90 | 80 ~ 120 | 100 ~ 150 | 200 a 300 |
| Água de arrefecimento (m3/h) | 1.5 ~ 2 | 1.5 ~ 2 | Dois.5 | 2.5 ~ 3 | 3 ~ 4 | 4 ~ 5 | 5 ~ 6 | 6 ~ 7 |
| Peso do quadro principal (t) | 1.5 | 3 | 6 | 14 | 20 | 32 | 48 | 105 |
|
Dimensão global (mm) |
1900*1580*1320 | 2000*1360*1680 | 2700*2200*2560 | 3045*2320*2640 | 3400*3060*3150 | 3900*3400*3800 | 4290*3610*4320 | 5800*5000*5400 |
Os minerais secos acima mencionados são minerais metálicos, e a capacidade de manuseio dos minerais não metálicos é metade dos minerais metálicos.
