Moinho de Bolas Vibratório para Moagem de Pó Fino
| Atributo |
Valor |
| Nome |
Moinho de Bolas Vibratório |
| Capacidade |
0.2-1t/h |
| Tamanho de Alimentação |
menos de 25mm |
| Cor |
personalizar |
Detalhes do Moinho de Bolas Vibratório
O moinho de bolas vibratório, também conhecido como moinho de bolas vibratório ou moinho vibratório, é um tipo de máquina de moinho de bolas que utiliza a vibração de alta frequência do cilindro para fazer com que o meio de moagem no cilindro impacte o material por força inercial.
O moinho de bolas vibratório é um novo tipo de equipamento de moagem de alta eficiência e economia de energia. Ele tem vantagens óbvias em relação ao moinho de bolas rotativo tradicional na moagem de materiais de pó fino e ultrafino. A eficiência de moagem do moinho de bolas vibratório pode ser aumentada em 2-5 vezes, e o consumo de energia pode ser reduzido em 20% - 30%.

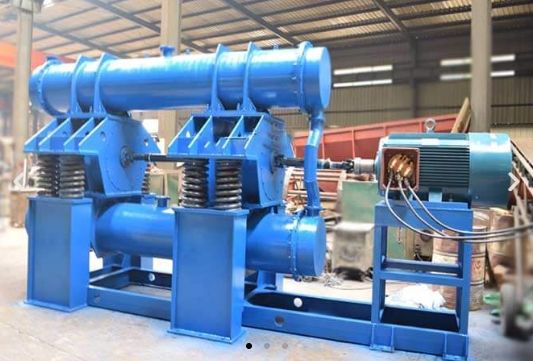

Projeto de moinho vibratório
O moinho de bolas vibratório pode ser amplamente utilizado no processamento de pó fino e ultrafino em mineração, materiais de construção, materiais abrasivos, matérias-primas químicas, metalurgia, energia elétrica, cerâmica especial, materiais refratários e outras indústrias. Nos últimos anos, o moinho vibratório tem sido amplamente utilizado na indústria do magnésio porque resolve o problema de aderência e moagem de pó no processo de produção.
Estrutura e Princípio de Funcionamento do Moinho de Bolas Vibratório

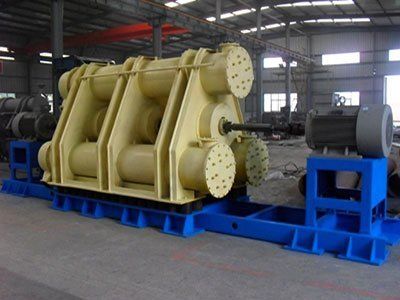

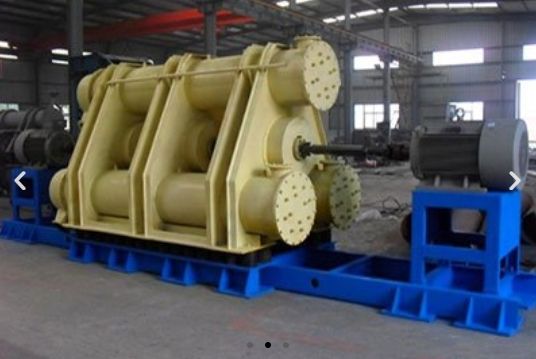

Moinho de bolas vibratório de três tubos
- De acordo com o número de barris: O moinho de bolas vibratório pode ser dividido em moinho de bolas vibratório de um único barril, moinho de bolas vibratório de dois tubos e moinho de bolas vibratório de três tubos. Quanto mais barris, maior a capacidade de produção.
- De acordo com a categoria do meio: O moinho de bolas vibratório pode ser dividido em moinho de bolas vibratório e moinho de barras vibratório. Os meios de moagem dos dois são bola de aço e barra de aço, respectivamente.
- De acordo com o tipo de métodos de entrada e saída: o moinho de bolas vibratório tem várias formas de alimentação e descarga, como entrada única e saída única, entrada dupla e saída dupla, entrada dupla e saída quádrupla.
- De acordo com a posição do barril: o moinho de bolas vibratório pode ser dividido em moinho de bolas vibratório vertical e moinho de bolas vibratório horizontal.
O moinho de bolas vibratório é composto principalmente por chassi, suporte do corpo, tampa de isolamento acústico, corpo, barril, vibrador, placa de revestimento, rolamento elástico, meio de moagem e motor de acionamento.
Quando o moinho de bolas vibratório está em operação, o motor aciona o vibrador com o martelo excêntrico para fazer o movimento de rotação axial, o que faz com que o barril vibre. O meio e os materiais são virados e caem no barril, e os materiais são esmagados sob a força de impacto.
Vantagens do Produto do Moinho de Bolas Vibratório
- O moinho de bolas vibratório tem configuração de processo madura, operação simples e conveniente, trabalho confiável e fácil limpeza.
- O moinho de bolas vibratório tem forte adaptabilidade às condições de trabalho, economia de energia e proteção ambiental, e pode realizar moagem úmida e seca.
- O moinho de bolas vibratório tem tamanho de partícula concentrado, peso leve e baixo ruído.
- O consumo de energia da unidade do moinho de bolas vibratório é baixo, a substituição do revestimento e do meio de moagem é fácil.
Dados Técnicos
| Modelo |
Modo do rotor |
Potência(kw) |
Volume do rolo(L) |
Capacidade de saída(kg/h) |
Tamanho de alimentação(mm) |
Tamanho de descarga(μm) |
Frequência de vibração(r/min) |
Amplitude(mm) |
| ZM50 | HB30-6 | 2.2 | 50 | 20-60 | 0-3 | 10-45 | 980 | 0-10 |
| ZM100 | HB50-6 | 3.7 | 100 | 50-150 | 0-25 | 10-45 | 980 | 0-10 |
| ZM200 | HB75-6 | 5.5 | 200 | 50-200 | 0-5 | 10-45 | 980 | 0-10 |
| ZM400 | HB100-6 | 7.5 | 400 | 50-300 | 0-25 | 10-45 | 980 | 0-15 |
| ZM600 | HB140-6 | 9.5 | 600 | 50-600 | 0-25 | 10-45 | 980 | 0-20 |
| ZM800 | HB160-6 | 12 | 800 | 50-1000 | 0-25 | 10-45 | 980 | 0-20 |
| ZM1000 | HB180-6 | 14 | 1000 | 100-1500 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1200 | HB240-6 | 18.5 | 1200 | 100-1800 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1500 | HB250-6 | 21 | 1500 | 100-20000 | 0-25 | 10-45 | 980 | 0-25 |
| ZM2000 | HB300-6 | 25 | 2000 | 100-3000 | 0-25 | 10-45 | 980 | 0-25 |
| Modelo |
Forma de moagem |
Potência do motor(kw) |
Volume do rolo(L) |
Capacidade(t/h) |
Tamanho de alimentação(mm) |
Tamanho de descarga(mm) |
Frequência de vibração(r/min) |
Velocidade do rotor(r/min) |
| 2ZM-50 | Seco, molhado, aberto, fechado | 11-18.5 | 50 | 0.3-0.8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-100 | Seco, molhado, aberto, fechado | 17-22 | 100 | 0.5-1.3 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-200 | Seco, molhado, aberto, fechado | 22-37 | 200 | 0.5-2.5 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-300 | Seco, molhado, aberto, fechado | 37-45 | 300 | 0.5-4 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-400 | Seco, molhado, aberto, fechado | 45-55 | 400 | 0.5-4.8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-600 | Seco, molhado, aberto, fechado | 45-55 | 600 | 1-8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-800 | Seco, molhado, aberto, fechado | 55-75 | 800 | 1-10 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-1000 | Seco, molhado, aberto, fechado | 55-75 | 1000 | 1-15 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-1200 | Seco, molhado, aberto, fechado | 75-90 | 1200 | 1-18 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM2000 | Seco, molhado, aberto, fechado | 75×2 | 2000 | 1-30 | 0-25 | 0.8-0.104 | 980 | 980 |
