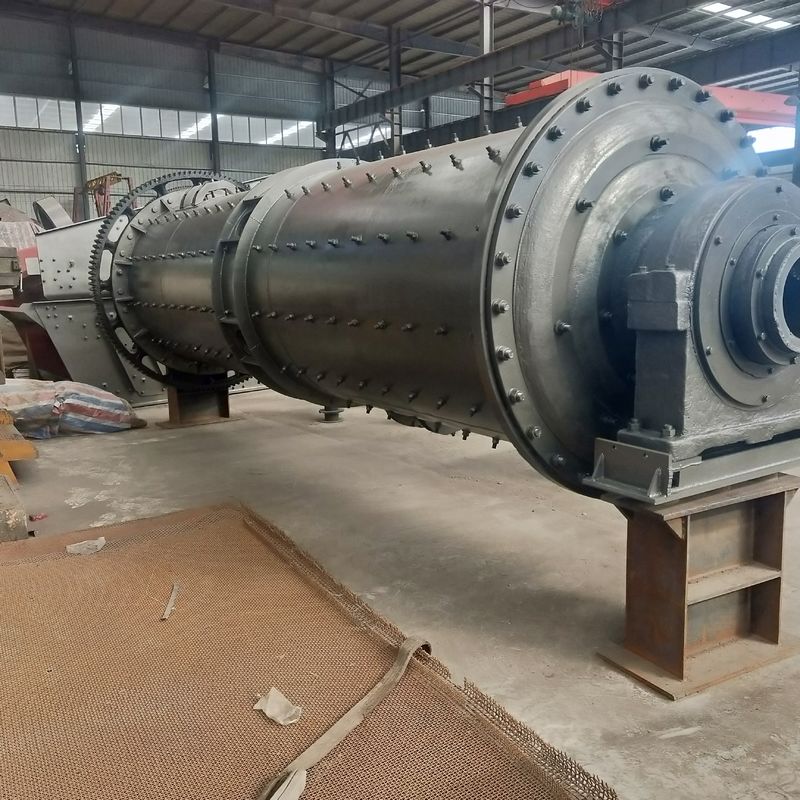

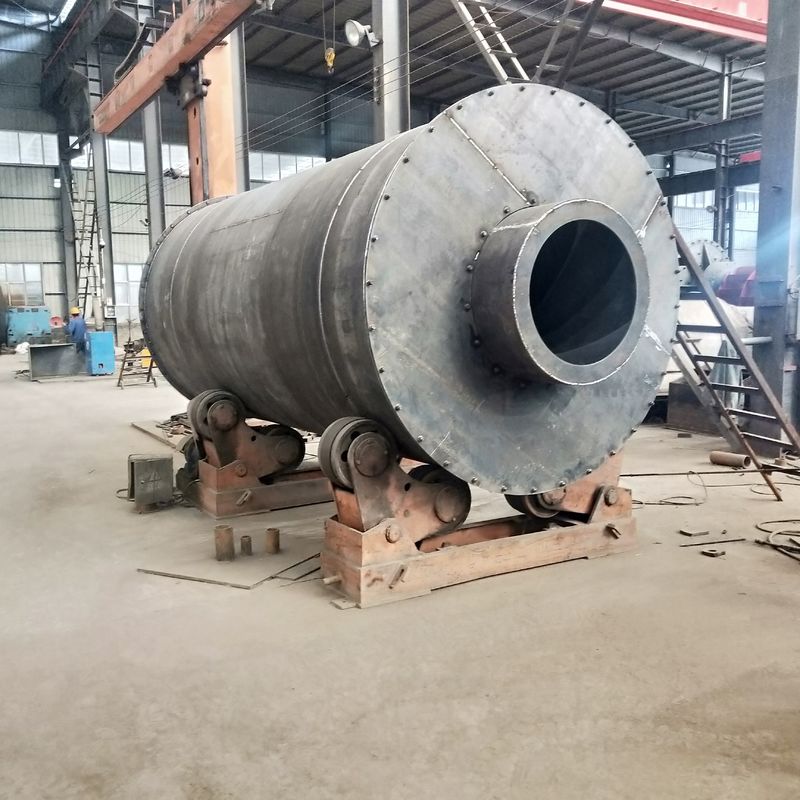

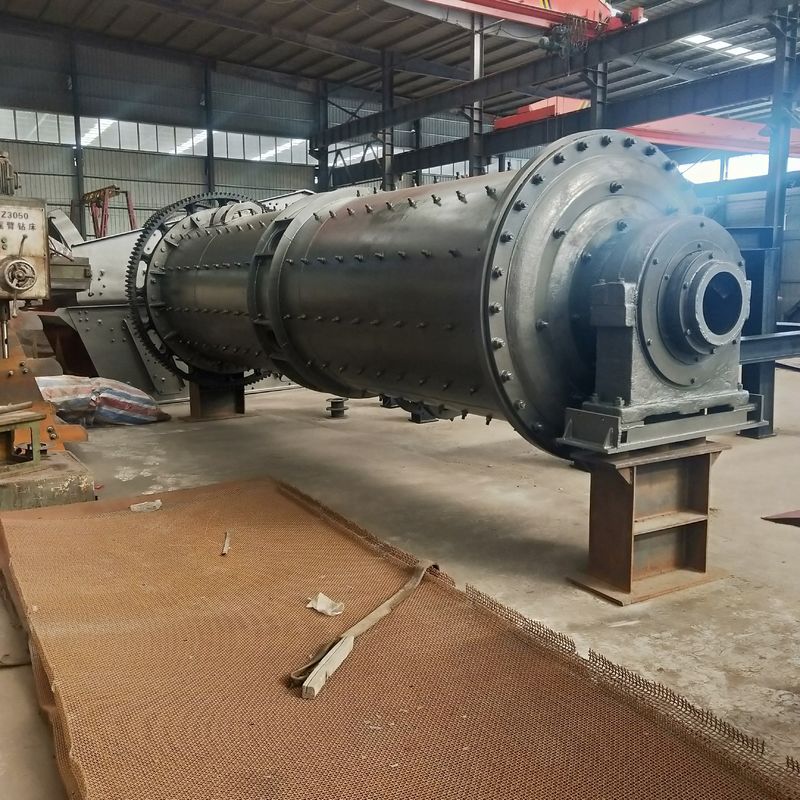

Moinho de bolas de grade para moagem de minério com descarga forçada

O moinho de bolas com grelha (moinho de bolas com descarga por grelha) é uma máquina de moagem de bolas usada para moer vários minérios e outros materiais. Este equipamento tradicional de moagem de bolas apresenta descarga forçada de minério através de uma grelha de descarga de minério.

Embora sua estrutura básica e processo de moagem sejam semelhantes aos moinhos de bolas do tipo transbordamento, o moinho de bolas com descarga por grelha difere em sua estrutura de descarga. A extremidade de descarga é equipada com um revestimento de grelha, através do qual o material é descarregado.

As principais características incluem:

• Descarga forçada permite maior capacidade de produção
• Produz tamanho de produto relativamente grosseiro (0,2-0,3 mm)
• Ideal para operações de moagem em primeiro estágio
• As bolas de aço de moagem são preenchidas em tamanhos e proporções específicas para impacto ideal

O moinho de bolas com grelha consiste em vários componentes principais: tambor, parte de alimentação, parte de descarga, rolamentos, sistema de transmissão e sistema de lubrificação.

Processo de operação:

1. O material é alimentado no tambor através da extremidade de alimentação
2. O tambor gira em torno de seu eixo horizontal em velocidade controlada
3. As forças centrífugas e de atrito elevam o material para posições mais altas
4. O material passa por movimentos de queda livre e lançamento
5. A trituração ocorre através da ação combinada do meio de moagem e do cilindro
6. O produto moído é descarregado através do revestimento da grelha com pequenos orifícios

• Velocidade rápida de descarga de minério reduz a moagem excessiva e aumenta a produção por unidade de volume
• Alta precisão de instalação com operação e instalação simples
• Operação suave reduz o tempo de inatividade e melhora a eficiência
• Consumo de energia reduzido em 25-35%, reduzindo os custos de produção
