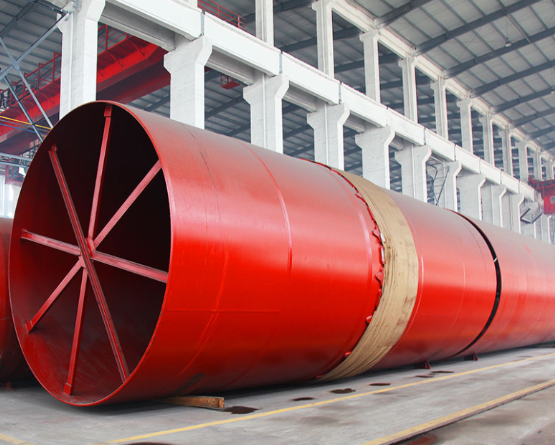

5.2x118m Forno rotativo utilizado na indústria metalúrgica não ferrosa

This series of rotary kiln is the large-size advanced international calcining kiln and furnace which is developed by our company and many scientific research institutes such as Beijing General Research Institute of Mining and Metallurgy, Instituto de Investigação de Mineração e Metalurgia de Changsha, Instituto de Investigação de Indústria de Mineração Não Metálica de Suzhou Sinoma, etc.Em comparação com o forno rotativo com a mesma especificação feita pela tecnologia tradicional, esta série de fornos rotativos pode aumentar a capacidade de produção em 30%, reduzir o consumo de calor em 40% e tornar a temperatura dos gases de combustão descarregados < 250°C,Assim, é conveniente para a recolha de poeira e atender às necessidades modernas de proteção do ambiente sobre a economia de energia e redução do consumoEste forno rotativo é amplamente utilizado para extrair níquel da laterite, calcinar o calcário ativado, grânulos oxidados, óxido de magnésio, óxido de alumínio, dióxido de titânio, etc.

Parâmetros técnicos

1Especificações: Φ5.2x118m

2- Capacidade: 80-90 t/d

3Inclinação da casca do forno: 3,5%

4Número de apoios: 5

5Tipo de rolamento de empuxo: hidráulico

6Velocidade de rotação do forno

Direção principal: 0,2-1,233 r/min

direção auxiliar: 7,82 r/h

7- A condução principal.

Modelo do motor: YSNP450L1-6

Potência nominal: 355x2KW

Faixa de regulação da velocidade: 160-980 r/min

tensão nominal: 380 V

Modelo de redutor: P320W-90

relação de velocidade total: 90

8. Conduzir auxiliar

Modelo do motor: Y225S-4

Potência nominal: 37x2kw

Velocidade de rotação nominal: 1480 r/min

tensão nominal: 380v

Modelo de redutor: YNL305-14

Relação de velocidade total: 14

9Peso total (excluindo tijolos refratários): 1650 t

Área de fornecimento

Incluindo o dispositivo de condução principal, o dispositivo de condução auxiliar, a engrenagem de circunferência e o pinhão, o eixo e o rolamento, a tampa da engrenagem, as secções da casca, a tampa do ar frio da saída do forno, a placa de proteção do forno ou o parafuso, o pneu,Dispositivo de apoio, rolamento hidráulico de tração, estação hidráulica do rolamento de tração, dispositivo de vedação da saída do forno, dispositivo de vedação da entrada do forno, conduto de ar de arrefecimento da saída do forno, sistema de lubrificação do redutor, tampa de alimentação,cobertura de descarga, ferramenta de instalação, instrumentos, gabinete de controlo eléctrico ect.
